Apple CarPlay без провода на Renault Arkana
ВСЕ ДЕЙСТВИЯ ВЫ СОВЕРШАЕТЕ НА СВОЙ СТРАХ И РИСК. НИКТО КРОМЕ ВАС НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА ПОРЧУ ИЛИ УНИЧТОЖЕНИЕ УСТРОЙСТВ. ЕСЛИ У ВАС НЕТ ОПЫТА ИЛИ ВЫ СОМНЕВАЕТЕСЬ — НЕ ДЕЛАЙТЕ!
НАСТРОЙКА APPLE CARPLAY ПО “ВОЗДУХУ” НА RENAULT ARKANA PRIME 2019г. ВЫПУСКА.
Добавление ELM 327 (v1,5) bluetooth в устройства.
Приобрести его можно на aliexpress или в автомагазинах. Для работы рекомендую использовать версию 1,5. На версии 2,1 у меня получилось только считать данные. Записать данные получилось только на версии 1,5!
UPD. Если поднять «Капот и дернуть ручник», модуль становится активным для записи. ECU Tweaker на андроиде, тоже самое, названия разделов и функций немного отличаются
За совет спасибо: https://www.drive2.ru/users/megapixel72.
На выключенном авто, необходимо установить блок в разъем для подключения диагностического оборудования. На примере Renault Arkana, находится слева от рулевой колонки, рядом с блоком предохранителей. Для этого нужно снять защитную крышку. Она просто отщелкивается.
Далее необходимо завести машину и все дальнейшие действия, проводить на включенном авто.
Описываю настройку на ос Win 10 Home x64.
Открываем Меню Пуск или кнопку поиска на панели задач. Находим “Параметры bluetooth и других систем”
В появившемся окне выбираем “Добавление Bluetooth или другого устройства”.
В появившемся окне выбираем первый пункт.
В окне поиска, ожидаем появления устройства ODBII и нажимаем на него.
Пароль для добавления устройства “1234”. Пароль может отличаться, найти его можно на офф сайте производителя
На этом сопряжение ПК и ELM окончено.
Запуск программы и подключение к контроллеру.
Найти ссылку на актуальную версию программы можно на форуме https://renaultfan.ru/forums/topic/476-obd-ii-elm-327-melkie-dorabotki-reno-arkana/
После того как программа скачана и установлена, запускаем ее.
В окне настройке подключения нужно выбрать вариант подключения (у нас bluetooth).
Com порт на котором отвечает наш контроллер (если неизвестно, пробуйте каждый по очереди). У меня elm отвечает на 6 порту.
Ставим галку что осознайте предупреждения автора о риске (это действительно так)!!!
И нажимаем кнопку подключения.

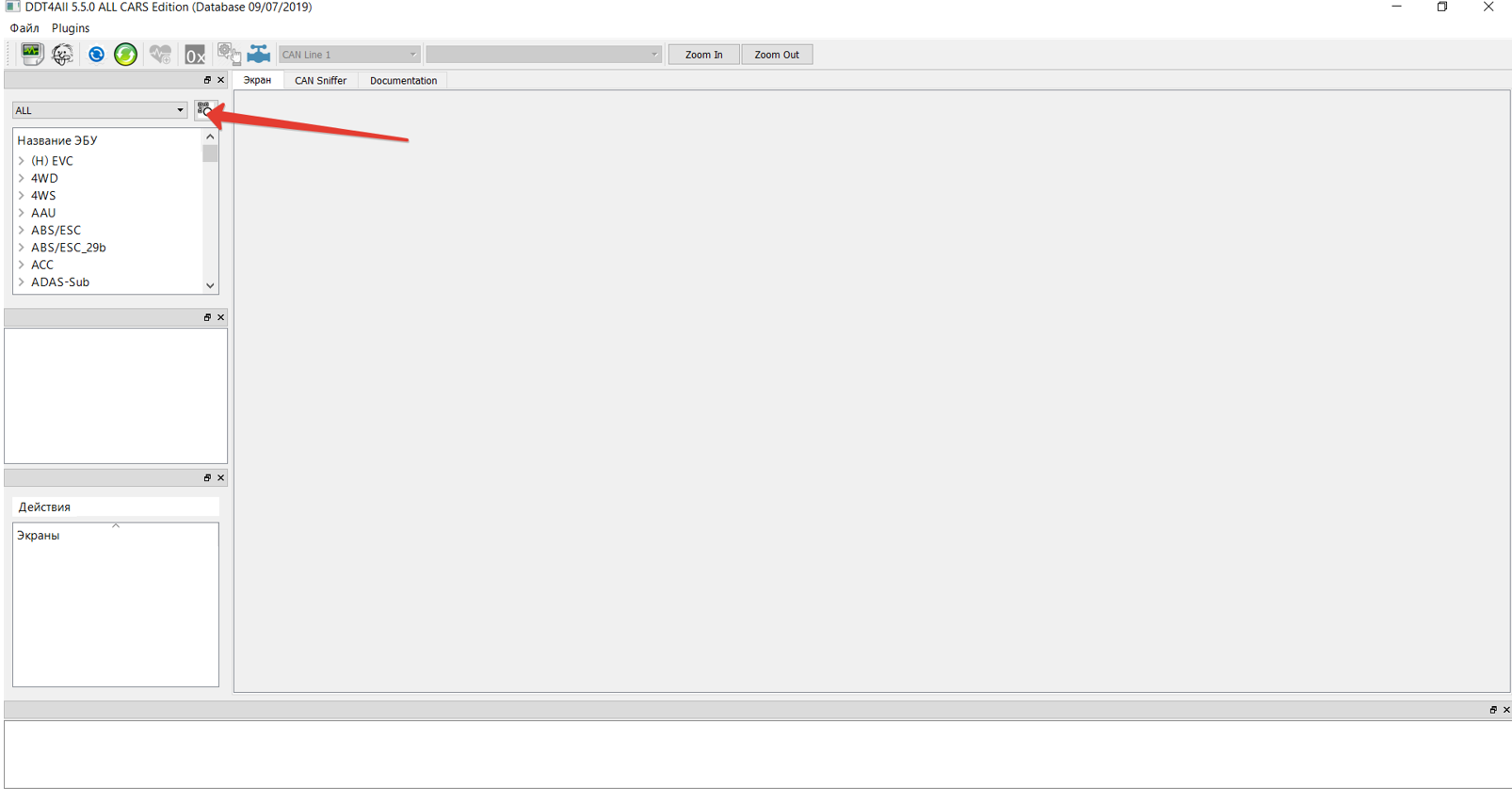

Далее Python скрипт совершает попытку подключения к Can шине автомобиля, в случае успеха откроется окно в котором нужно:
В списке выбора вариантов “компьютера”
Выбираем XJC — ARKANA

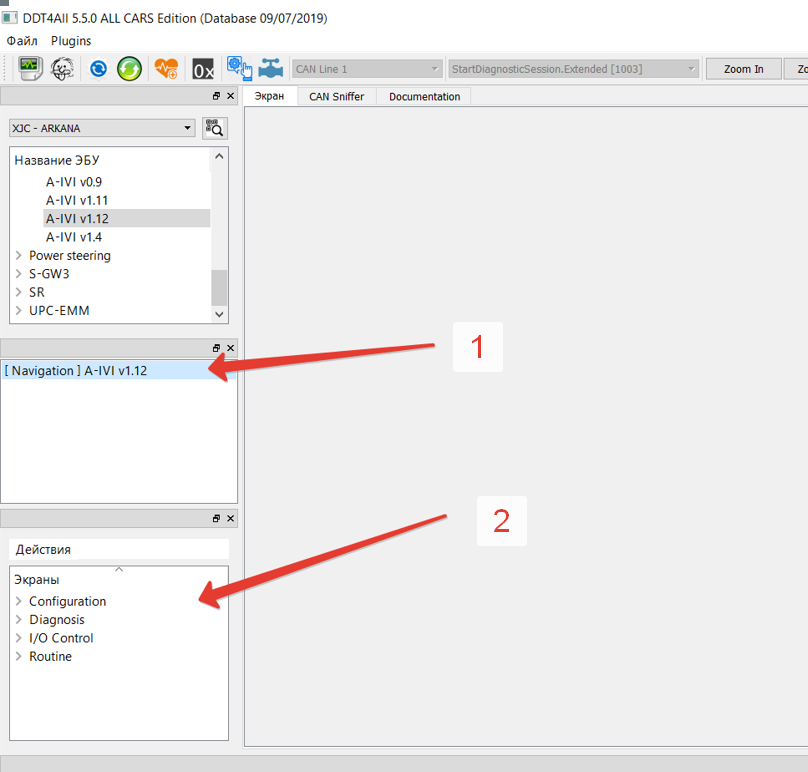

Далее выбираем раздел Navigation и двойным кликом левой кнопкой мыши (далее ЛКМ)
Раскрываем список и выбираем версию A-IVI v.1.12, ЛКМ переносим в окно выборов вариантов “экрана” (1)
Раскрываем “Экраны” в окне 3 и переходим в Configuration, в списке находим “раздел”
System Information $DAB1
После того как выбран раздел, в правой части программы должны отображаться текущие параметры в столбце под кнопкой READ ALL
Если Вы видите зеленые ячейки с заполненными значениями, все ок. Если красные (второй столбец) с текстом NO DATA, вероятно Ваш адаптер версии 2.1 и дальнейшие действия результата не принесут.
Активируем Expert mode (advanced mode) нажатием на пиктограмму (иконку)
В настройках в разделе BT/Wifi/Carlay/Android auto
необходимо активировать как на скрине (левый столбец под кнопкой WRITE ALL) выбрать параметры как на скрине.
После установки параметров необходимо по очереди нажать на кнопки:
- WRITE ALL
- Key off / On Reset
Экран мультимедиа должен перезапуститься.
Далее в настройках мультимедиа автомобиля, необходимо сбросить все до заводских настроек!
После этого порядок действий которые я совершил для успешного подключения (в интернете и на форумах порядок отличается), но я описываю способ который у меня дал 100% результат.
Подключаю проводом Iphone. Он предложит запустить CarPlay соглашаемся и даем доступ. Убираю провод, он нам больше не нужен.
Далее необходимо добавить смартфон по bluetooth, в настройках bluetooth на смартфоне после добавления в доверенные выбирал:
Советы:
Если программа зависла и не отвечает, то закрываем программу, и перезапускаем ноут (иногда можно без перезапуска, но устройство COM 6 обычно «зависает»)
ОБОРУДОВАНИЕ И АВТО
Автомобиль: Renault Arkana Prime 2019 года
Смартфон: Iphone 12 mini
Ноутбук: Huawei Ryzen7/8Gb/OS Win 10 Home x64
Провод: не оригинальный но с чипом A-DATA
ELM заказан с Aliexpress
